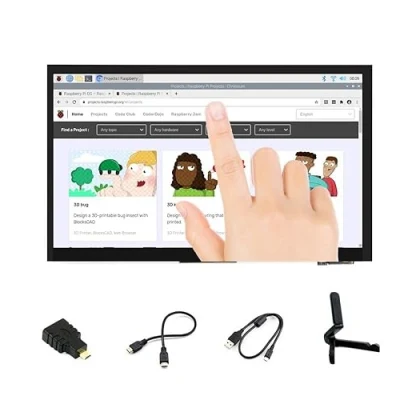

7inch módulo de pantalla táctil Android-Rga070-01-Rk3568

• la pantalla táctil de alta resolución de 7 pulgadas permite una interacción intuitiva entre el hombre y la máquina.
• Android 11 OS proporciona acceso a numerosas aplicaciones para una funcionalidad versátil.
• El potente procesador de 64 bits de cuatro núcleos RK3568 ofrece un rendimiento fluido.
• Múltiples opciones de conectividad, incluyendo WiFi, Bluetooth, LAN, HDMI, USB, RS232 y RS485 permiten una integración flexible.
• Amplio rango de temperaturas de funcionamiento de -20°C a 70°C, adecuado para entornos industriales.
• El panel frontal resistente al agua con clasificación IP65 resiste salpicaduras de polvo y líquidos.
• La carcasa de aluminio compacta y resistente facilita la instalación.
• Soporta comunicaciones industriales diversificadas con PLC, sensores y dispositivos.
• Ideal para HMI, control de máquinas, recopilación de datos, monitorización de procesos, señalización digital, etc..
• Una solución rentable simplifica significativamente la implementación y las operaciones.
• Sistema operativo, interfaz de usuario y aplicaciones específicas personalizables para satisfacer las necesidades específicas de las aplicaciones.
• Excelente relación precio-rendimiento, menor TCO.

En resumen, destaca la pantalla táctil con capacidad de respuesta, la capacidad de software versátil, la conectividad flexible, el diseño resistente, la fiabilidad de calidad industrial, y beneficios de costes como puntos de venta clave. Utilice imágenes para mostrar la interfaz y las aplicaciones. Enfatice las ventajas frente a los PC de panel tradicionales o las tabletas comerciales.

Parámetros de hardware:



CPU RK3568 4 núcleos A55-bit Cortex-64, frecuencia principal máxima 2,0GHz.
Estándar de memoria 2G
Almacenamiento EMMC estándar 16G
GPU ARM G52 2EE soporta OpenGL es 1,1/2,0/3,2,OpenCL 2,0,Vulkan 1,1
WI-Fi 2,4GHz
Bluetooth BT 4,0
Funcionamiento
Sistema Android 11
Otros admiten relojes RTC en tiempo real, interruptor de temporización
Idioma Chino, Inglés, Francés, Alemán, Italiano, Japonés, coreano, ruso, español,
Polaco, checo y muchos otros idiomas.

1.  Introducción del producto
Los usuarios pueden lograr fácilmente la interacción humano-ordenador a través de terminales de pantalla inteligente Android, y realizar varias necesidades personalizadas de los usuarios a través DE LA APLICACIÓN general Android, como acceso a Internet WIFI/4G, acceso a Internet Ethernet, navegación web, interconexión en la nube, control remoto, Transmisión remota de datos, reproducción de música, reproducción de vídeos, reproducción de anuncios, etc. también puede comunicarse con dispositivos externos a través de puertos serie como RS232 y RS485.


2. Características del producto
1.  Puede realizar funciones táctiles capacitivas y de visualización, realizar la interacción humano-ordenador y lograr varias necesidades personalizadas a través de LA APLICACIÓN.
2 . Admitir WIFI/4G/ Ethernet y otros métodos de red, que pueden lograr la transmisión de datos remota, y la interconexión en la nube.
3.  Múltiples interfaces, soportan múltiples comunicaciones de puertos serie RS232, RS485 y otros diferentes, para lograr el intercambio de comunicación con dispositivos externos.
4.  Admite reproducción de voz y vídeo.
5.  Diseño industrial integrado, fácil de instalar.

4. Parámetros del producto

  4,1 parámetros de visualización

Parámetros	Datos	Instrucciones
Tamaño de la pantalla	7 pulgadas	16:9
Resolución	1024*600	Opcional  1280*800
Colores	16,7M	-
Dimensión de área activa (A.A.)	154,215(H)*85,92(W) mm	-
Brillo de retroiluminación	300-1000  nit	El brillo se puede ajustar mediante software
Duración de la retroiluminación (horas)	50000Hrs	Retroiluminación LED
Dirección de visualización(CR>10)	Toda la dirección de la vista
Toque tipo	Panel táctil capacitivo	Admite un solo toque o 5 puntos
Vida laboral	Un solo punto puede ser asequible≥50 millones de veces
Tiempo de respuesta	8ms
Tamaño de la caja	184,2*119,2*25 mm

4,2  parámetros de hardware


CPU	RK3568  4 núcleos   A55-bit Cortex-64, frecuencia principal máxima 2,0GHz.
Memoria	Norma  2G
Almacenamiento	Norma EMMC 16G
GPU	ARM G52 2EE  soporta  OpenGL es 1,1/2,0/3,2,OpenCL 2,0,Vulkan 1,1
WI-FI	2,4GHz
Bluetooth	BT 4,0
Sistema operativo	Android 11
Otros	Soporte RTC reloj en tiempo real,  interruptor de temporización
Idioma	Chino, inglés, francés, alemán, italiano, Japonés, coreano, ruso, español, polaco, Checo y muchos otros idiomas.

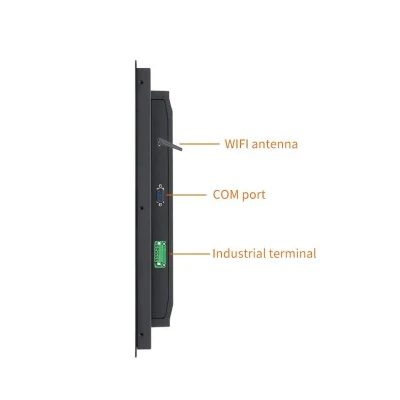

5. Parámetros de interfaz

Interfaz de alimentación	1*DC2,1,voltaje de ancho de soporte  12V-36V fuente de alimentación
USB	1*USB 3,0/ 1*USB2,0;  4* toma USB integrada.
Tarjeta TF	Tarjeta 1*TF con interfaz estándar
Tarjeta SIM	1* interfaz estándar de tarjeta SIM,soporta una variedad de estándares(depende  de 3G/4G módulo)
HDMI	1 * HDMI,  admite   transferencia de datos HDMI,  el máximo de 4K
Interfaz de red	1*LAN,10M/100m éter adaptativo
Salida de audio/vídeo	Admite salida de canal izquierdo y derecho,  amplificador de potencia 8R/5 doble integrado
Tecla de reinicio	Soporte(1*UBOOT)
COM	2*RS232(OPCIONAL RS485,TTL)
Antena WIFI	1 * antena WiFi

6. Parámetros de fiabilidad

Temperatura de trabajo	-20°C~70°C.
Temperatura de almacenamiento	- 30°C~80°C.
Humedad relativa	Humedad: 90%, temperatura: 50ºC.
Protección contra vibraciones	10Hz-50Hz-10Hz amplitud 1,5mm X,  y,  Z cada 3H
Certificación de producto	CCC/CE/FCC/EMC/CB/ROHS
Clasificación impermeable frontal	El panel frontal puede alcanzar una clasificación de protección IP65

5. Parámetros de interfaz

Interfaz de alimentación	1*DC2,1,voltaje de ancho de soporte  12V-36V  fuente de alimentación
USB	1*USB 3,0/  1*USB2,0;  4* toma USB integrada.
Tarjeta TF	Tarjeta 1*TF con interfaz estándar
Tarjeta SIM	1* interfaz estándar de tarjeta SIM,soporta una variedad de estándares(depende  de 3G/4G módulo)
HDMI	1 * HDMI,  admite   transferencia de datos HDMI,  el máximo de  4K
Interfaz de red	1*LAN,10M/100m  éter adaptativo
Salida de audio/vídeo	Admite salida de canal izquierdo y derecho,   amplificador de potencia 8R/5 doble integrado
Tecla de reinicio	Soporte(1*UBOOT)
COM	2*RS232(OPCIONAL RS485,TTL)
Antena WIFI	1 * antena WiFi

6. Parámetros de fiabilidad

Temperatura de trabajo	-20°C~70°C.
Temperatura de almacenamiento	- 30°C~80°C.
Humedad relativa	Humedad: 90%, temperatura: 50ºC.
Protección contra vibraciones	10Hz-50Hz-10Hz amplitud 1,5mm X,  y,  Z cada 3H
Clasificación impermeable frontal	El panel frontal puede alcanzar la clasificación de protección IP65

Cuidado y mantenimiento

1. El cable de alimentación debe mantenerse en buen contacto para evitar aflojamiento, ignición y fluctuación de tensión.
2. Para apagar el equipo, cierre el programa actual y haga clic en "Iniciar"-"desconectar" sucesivamente. Cuando no aparezca ninguna señal, apague el interruptor de alimentación de CA.
3. Si necesita volver a encender la máquina después de apagarla con el interruptor de alimentación, espere al menos 5 segundos. El interruptor de la carrocería causará algunos daños a la máquina y afectará a la vida útil. Evite las operaciones de conmutación frecuentes.
4. Si no se utiliza durante mucho tiempo después de apagarlo, es mejor cortar la fuente de alimentación externa (apague la toma de corriente y saque el enchufe de alimentación).
5. No utilice la máquina durante tormentas eléctricas y retire los cables de alimentación y de red para evitar que se produzcan descargas eléctricas.
6. Una vez que los dispositivos de almacenamiento externos, como las unidades flash USB y los discos duros móviles, salga de los dispositivos siguiendo el procedimiento correcto y retírelos.
7. Si no está totalmente seguro, no agregue, elimine ni cambie los archivos y la configuración del sistema del equipo.
8. Si no hay necesidad especial o certeza absoluta, no utilice software de terceros para reparar el sistema.
9. Cuando limpie la máquina, desenchufe primero el enchufe de alimentación y, a continuación, aplique la solución de limpieza al paño suave y, a continuación, límpielo. Preste especial atención a no colocar un paño demasiado húmedo dentro de la máquina para evitar que entre agua.
10. Si la luz es demasiado brillante, o incluso directa, por un lado, afecta a la comunicación visual de la máquina táctil, y por otro lado, la luz directa dañará los componentes electrónicos de la pantalla.
11. La humedad del entorno donde se encuentra la máquina debe ser adecuada. Si el equipo electrónico está demasiado húmedo, afectará al estado del circuito y causará problemas.


Notas importantes:
01. No coloque la máquina en un lugar inestable o propenso a caer.
02. Evite exponer la máquina a la luz solar y otras fuentes de calor.
03. En el tiempo de tormenta eléctrica (especialmente cuando hay un rayo), por favor desenchufe el enchufe de alimentación y el enchufe de antena.
04. Coloque el cable de alimentación en un lugar donde no pueda tropezar con él y no lo cubra con suciedad.
05. Antes de alimentar el dispositivo, confirme si el voltaje de la fuente de alimentación cumple los requisitos del dispositivo.
06. No sobrecargue la toma de corriente para evitar incendios o descargas eléctricas.
07. Para equipos que utilicen un cable de alimentación, debe haber una toma de alimentación fácilmente accesible cerca del equipo.
08. Antes de limpiar el dispositivo, desenchufe el cable de alimentación de la toma y limpie el monitor con un paño seco y suave.
09. Por favor evite (como carcasas, pantallas LED, interfaces, componentes, circuitos, etc.) oxidado roto, dañado, etc. causado por picaduras de insectos y ratones o intrusión de materia extraña.
010. Evitar el contacto o la exposición a temperaturas inapropiadas, disolventes, ácidos, álcalis, inmersión en agua, o humedad.
011. No deje que ningún líquido fluya ni salpice en el dispositivo, para evitar causar un cortocircuito o un incendio.
012. No permita que organizaciones o personal no autorizado por nuestra empresa abran el dispositivo.
013. Si este dispositivo no se utiliza durante mucho tiempo, desenchufe el enchufe de alimentación.
014. Para evitar daños innecesarios al producto causados por el encendido y apagado frecuentes, debe esperar al menos 30 segundos después de apagar la alimentación antes de enctarla.
015. Antes de conectar o desconectar cualquier cable de señal, asegúrese de que todos los cables de alimentación se han desconectado previamente.
016. Asegurar una buena disipación de calor y ventilación del sistema.
017. Instálelo en un lugar adecuado bajo la dirección de profesionales.
