Información Básica.
No. de Modelo.
MP0011-24
Número de Interruptor
Interruptor de control múltiple
Método de detección
Tipo de Correlación
Marca
OEM
Certificación
ISO9001
color
número de color pantone
material base
acrílico, ppma, vidrio
superficie
acabado brillante / mate
adhesivo
3m autoadhesivo
logotipo
impresión de serigrafía personalizada, impresión digital
función
resistente al agua, al polvo, a los rayos uv
grosor
plato: 0,25-10,0mm
resistencia a la temperatura
-30 °c - +80 °c
conector fpc
conector de la tira de ph, conector de la tira xh, etc.
se utiliza para
elegante aparato para el hogar, lavadora, cinta de andar
dimensión/forma
servicio oem
imagen de pin
2,54, 1,27, 1,0mm
capa
4 capas, 6 capas, 7 capas, 8 capas, 9 capas
toque
duro
tipo de botón pulsador
cúpula de polietileno en relieve, cúpula de metal, plana, no táctil
Paquete de Transporte
Plastic Bags / Foam Bags / Cartons
Especificación
30x25x25cm
Marca Comercial
Custom
Origen
China
Código del HS
8538900000
Capacidad de Producción
2, 000, 000PCS/Year
Descripción de Producto

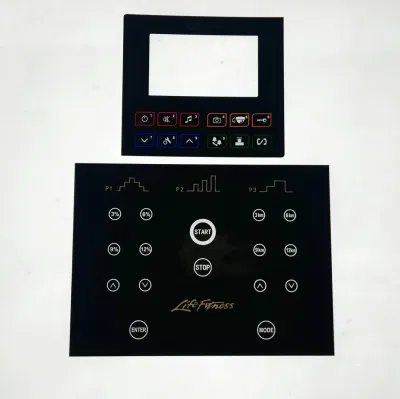

PANEL DE CRISTAL Y ACRÍLICO PERSONALIZADO
* Panel de control táctil, el material puede ser acrílico, vidrio, O placa de PC.
* circuito táctil capacitivo, funcionamiento sensible, rendimiento estable.
*los iconos pueden mostrarse u ocultarse cuando no se tocan.
* cualquier forma puede ser cortado con láser, sin costo de corte.
* el texto y los iconos pueden ser grabados con láser en la superficie del panel acrílico.
*los paneles pueden ser transparentes, translúcidos o completamente sombreado.
* circuito táctil capacitivo, funcionamiento sensible, rendimiento estable.
*los iconos pueden mostrarse u ocultarse cuando no se tocan.
* cualquier forma puede ser cortado con láser, sin costo de corte.
* el texto y los iconos pueden ser grabados con láser en la superficie del panel acrílico.
*los paneles pueden ser transparentes, translúcidos o completamente sombreado.
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00nTgiqofdfckS/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
Material
Material base | Acrílico, PPMA, vidrio |
Superficie | Acabado brillante / mate |
Resistencia a la temperatura | -30ºC-80ºC. |
Grosor | Plato: 0,25-10,0mm |
Característica | Resistencia a altas temperaturas, Resistencia al desgaste, Alta estabilidad |
Capa de circuito | Pasta de plata Pasta de carbono Tinta de plata conductiva transparente |
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00OtghqjYRbocZ/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
Tipo
Pantalla táctil capacitiva |
Impresión digital de superposiciones gráficas |
Impresión de puntos gráficos superpuestas |
Panel DE retroiluminación LED |
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00yaulcdYFlqos/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
Parámetro técnico
Eléctrico | 1.tensión: ≤ 35V (CC) 2.corriente: ≤ 100mA 3.resistencia de contacto: 20 - 500 Ω 4.resistencia de aislamiento: ≥ 100m Ω (100V / DC) 5.tensión de resistencia del sustrato: 2kV (DC) 6.tiempo de rebote: ≤ 6ms 7.resistencia de bucle:≤ 100Ω, o 500Ω-1KΩ según las necesidades de los usuarios. 8.Ink aislamiento soportar voltaje: 100V / DC |
Mecánica | 100. Fuerza de trabajo estándar: 750g - 2. 3. La línea de pasta de plata está libre de oxidación e impurezas 4. pasta de plata ancho de línea ≥ 0,3mm. 5. separación entre pasadores estándar 2,54, 2,50, 1,27, 1,25, 1,0, 0,5mm. 6. La resistencia de flexión del cable de cola se enrolla 80 veces con d = 10mm barra de acero. 7. La adhesión de la tinta de impresión debe ser aprobada por el Cross-Cut Tester. |
Ambiental | 1. Temperatura de trabajo: - 20 ºC -+ 70 ºC 2. Temperatura de almacenamiento: - 40 ºC - + 85 ºC, 95% ± 5% 86. Presión atmosférica: 106kPa - 3 |
Equipo de prueba y laboratorio de pruebas
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00JTrikYUchobK/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00mQpibLfgHokj/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00mTpWbcGdrqkj/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00JTuVoZRMfbqj/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00wEphqJRIEocZ/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00QEzlqRYtRboF/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00TQziqPGrqcbF/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
Aplicación
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00TapiqbYJhkcO/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
![Custom Acrylic Capacitive Touch Control Panel with Screen Printing Graphic Overlays](http://img6.grofrom.com/www.tcscreenhasico.es/226f3j00QtpioSRBHkbn/Custom-Acrylic-Capacitive-Touch-Control-Panel-with-Screen-Printing-Graphic-Overlays.webp)
PREGUNTAS FRECUENTES
Q1. ¿Qué formato de archivo de diseño se requiere para los productos personalizados?
A1. AI de formato PDF está bien para nosotros.
Q2. ¿se puede personalizar el producto sin dibujos de diseño?
A2. Sí, podemos copiarlo de acuerdo con su muestra.
Q3. ¿Cómo garantizar la precisión del color?
A3. Los clientes deben proporcionar un número de color Pantone estándar o una muestra de color.
Q4. ¿tiempo de preparación de la muestra?
A4. Dentro de 7 días.
Q5. ¿necesita el cargo de muestra?
A5. Para nuestros productos existentes, no se requiere una cuota de muestra, para los productos personalizados, los clientes necesitan pagar el tarifa de herramientas y cuota de muestra.
Q6. ¿Cuál es el material principal del panel táctil?
A6. Vidrio, PC, Acrílico.
Q7. ¿Tipo de panel táctil?
A7. Teclas táctiles capacitivas o teclados de membrana no táctil.
Q8. ¿grosor del material PET?
A8. Hay generalmente 0,10mm, 0,125mm, 0,188mm, 0,25mm, 0,38mm ...
Q9. ¿espesor del material acrílico?
A9. Hay generalmente 0,4mm, 0,5mm, 0,8mm, 1,0mm a 8,0mm.
Q10. ¿Qué tipo de adhesivo se utiliza normalmente para los interruptores de membrana?
A10. Normalmente usamos 3M adhesivos, o se pueden seleccionar adhesivos especiales de acuerdo con los requisitos del cliente.
Q11. ¿Cuál es la vida útil del interruptor de membrana?
A11. El requisito general de la prueba es 500.000 veces, y el requisito especial puede ser hasta 1 millones de veces.
Q12. ¿pueden los interruptores de membrana ser impermeables?
A12. Sí, para requisitos especiales, podemos elegir materiales impermeables y adhesivo impermeable.
Q13. ¿Cuál es la distancia entre los cables de cola del interruptor de membrana?
A13. 0,5mm, 1,0mm, 1,25mm. 2,0mm y 2,54mm.
Q14. ¿Cómo se realiza la inspección del interruptor de membrana antes del envío?
A14. Hemos hecho una inspección del 100% de todos los productos antes del envío.
